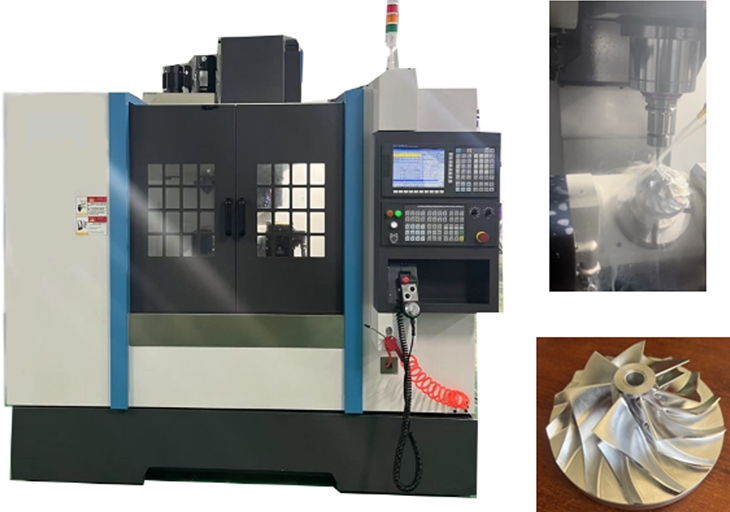

SB-V6型智能高速五轴五联动数控加工中心

一、主要结构及特点

五轴加工中心、智能高速五轴五联动数控加工中心、机身底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，金相组织稳定，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过喷砂回火震动实效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障；

立柱底部为A字形跨式结构，结合大箱体底座，大幅减轻重切削时机身的振动；

1、本机床底座宽大厚实，重量足、重心低、支承优，为高速高精加工提供了有力保障；两侧大坡度的宽斜槽有利于排屑；配以导油结构，实现了油水分离；并对吊装铲运进行了合理安排。

2、立柱为人字形，支承稳固，抗扭曲及冲击的能力大为提高。主轴箱体、滑鞍、工作台等都经过精心设计，充分考虑了高速高精的要求。

3、床身及主要部件均采用高规格的优质铸铁，通过先进的全树脂砂浇铸成型工艺，极大的提高了机床结构的精度和稳定性，适应高速度、高精度加工。

4、机床关键结构件均由五面体加工中心、龙门导轨磨、专用镗铣卧加等大型进口高精度数控设备加工，工艺优、精度高。

5、机床的功能部件，包括主轴、滚珠丝杠、导轨、润滑装置、联轴器、丝杠轴承等均为进口/国内名优产品，可靠耐用。

6、三轴进给系统均采用超音频淬头工艺，耐磨性强，精度保持性好；主轴系统结构先进，回转精度高，抗振性好，具有较高的切削性能；

7、三轴滚珠丝杠均采用预拉伸安装，提高了丝杠的刚度，最大限度地减少由于高速运转热变形引起的误差。

8、滚珠丝杠轴承为专用丝杠轴承，极大的提高了进给轴的轴向刚性、精度和抗冲击力。

9、滚珠丝杠与交流伺服电机轴采用弹性联轴器进行无间隙直联传动，保证机械运动的准确定位。

10、配置自动润滑系统，对导轨和滚珠丝杠进行定时定量润滑。提高了机床加工精度和使用寿命。

11、机床配置全防护罩，采用整体的钣金防护底盘，加以得当的水油电气处理，整体新颖美观、可靠实用。

12、采用独立冷却水箱，铁屑及冷却液回收方便，无飞溅渗漏现象，为工厂的管理和工作区域的卫生提供了有力的保障。数控系统及驱动单元均为著名品牌的成熟产品；PLC历经多年应用，安全可靠；机床电气设计精当、工艺规范、电器均为国内品牌，故障低、经久耐用。

13、机床装配工艺精细，运动部分经激光干涉仪和球杆仪补正精度，大大提高了机床运行精度，机械精度远优于国标。

二、设备用途及适应性

五轴加工中心是现代化数控加工机床，采用广州数控GSK数控系统，配机械手式圆盘刀库可自动连续完成对零件的铣、钻、镗、攻等多种工序，适用于大批量生产各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度。应用场合非常广泛。

机床大件采用稠筋封闭式框架结构，刚性高，抗振性好，床身、立柱、铣头、床鞍、工作台等大件全部采用高强度铸铁，组织稳定，确保品质。合理的结构与加强筋的搭配，保证了基础件的高刚性。宽实的机床床身，箱型腔立柱、负荷全支撑的导轨，可确保加工时的负载能力。机床X、Y向导轨为直线导轨（即线轨），确保机床移动轻松、平稳。Z向为贴塑-淬硬导轨组合，确保垂直方向的稳定性。

主轴传动采用伺服主轴电机、同步带轮、同步齿形带传动，传动噪声低。主轴在8000RPM范围内无级变速，对各类零件加工的适应能力很强。主轴组件整套进口，可靠稳定，确保加工精度。X、Y、Z三轴采用高精密滚珠丝杆，搭配预压式双螺帽，确保最低背隙。三轴滚珠丝杆采用精密级滚珠丝杆专用轴承，运转精度高。滚珠丝杆和伺服电机以联轴器直联，效率高，背隙小。

三、机床主要技术参数

主要技术名称	主要技术参数
工作台尺寸	850×400mm
左右行程（X轴）	660mm
前后行程（Y轴）	400mm
上下行程（Z轴）	480mm
X、Y、Z轴快移速度	15/15/12m/min
主轴最高转速	8000r/min
刀柄形式	BT40
最大切削进给速度	10000mm/min
T形槽数×槽宽	3×14mm
T形槽间距	110mm
主轴端部到转盘台面距离	100-580mm
主轴中心至立柱距离	448mm
最小设定单位	0.001mm
重复定位精度	≤±0.0075mm
定位精度	≤±0.01mm
主轴电机	(3.7/5.5kw/30min)
4/5轴转盘最大承重	（水平）40kg、（垂直）30kg
最大工件直径	190mm
工作盘直径	170mm
盘面高	215mm
基准孔	D50H7
盘面十字T型槽宽度	12mm
重复精度	±7sec
回转轴角度	360°
倾斜角度	+120°～-30°
回转轴最高转速	30rpm
倾斜轴最高转速	20rpm
传动方式	滚子凸轮
转台整体重量	150kg
转台锁紧方式	气压
气源压力	6-8kgf/cm²
刀库形式/数量	圆盘机械手式/16把
机床外形尺寸	2190×1970×2500mm
重量	2600kg
数控系统	GSK25iM（总线控制）五轴五联动/RTCP刀尖跟随功能

四、关键配套件

· 主轴单元：台湾健椿

· 主轴同步带轮：美国盖茨

· 丝杠轴承：日本NACHI（型号：25TAC62B）

· 滚珠丝杠：台湾银泰PMI或台湾上银

· 直线导轨：台湾银泰PMI或台湾上银

· 刀库形式：台湾方冠或台湾冈田或台湾首轮

· 五轴伺服电机：随系统原装

· 滚珠丝杠专用精密螺母：SWT

· 气动元件：台湾亚德客

· 联轴节：台湾宏旺

· 润滑系统：大麦田

· 气动元件及压力检测开关：台湾亚德客

· 主要电气元器件：法国施耐德

· 钣金：三维软件设计精密钣金（外表静电喷塑处理）

五、机床精度标准

GB/T 39953-2021 《加工中心检验条件》

六、主轴传动系统

·主轴电机为伺服电机，功率强劲。

·主轴润滑：使用进口高级润滑脂润滑、全封闭、免维护。

·主传统为伺服电机通过同步内齿带和同步带轮传动到主轴上。

七、进给系统

·三轴为交流伺服电机。

·三轴能实行平稳的快速移动速度。

·数控系统最小设定与移动单位：0.001mm。

八、刀库

·刀库形式：圆盘机械手式

·刀库容量：16把

·刀具型式：BT40

九、机床结构

·主轴具有高刚性结构。

·立柱"人"型结构，刚性好，主轴中心线与立柱两导轨中心线在同一平面，主轴系统变形小，加工精度高。

·机床X、Y向导轨为直线导轨（即线轨），确保机床移动轻松、平稳。

·机床Z向为贴塑-淬硬导轨组合，确保垂直方向的稳定性。

·三轴滚珠螺杆和伺服马达直接传动，无传动累积误差，重复及定位精度高。

·自动换刀结构，动作平稳。

·机床设计采用了机电一体化结构，减少了占地面积，简化了搬运和安装。

十、机床防护

·机床外围采用了全封闭式安全防护罩,使加工过程中的冷却液和铁屑得到安全充分的回收。

·符合GB15760-1995《金属切削机床安全防护通用技术备件》。

·机床噪声：符合国家标准〈75db。

·电控柜冷却采用冷热交换器降温，密封防尘，防尘等级IP65。

十一、润滑系统

·采用自动集中润滑装置，对各滑动面及滚珠丝杠施行强制润滑，滑油不可回收，最终流入冷却箱参与工件的冷却。

序号	名称	规格及标记	数量	备注
1	铣夹头刀柄	BT40-ER32	2把	随机
2	卡簧	6.8.10.12mm	各1	随机
3	立铣刀	6.8.10.12mm	各1	随机
4	主轴单元	BT40	1套	装在机床上
5	增压打刀缸		1套	装在机床上
6	冷却泵		1套	装在机床上
7	润滑系统		1套	装在机床上
8	气动系统		1套	装在机床上
9	机床配套垫铁		1套	随机
10	数控铣刀换刀座及换刀扳手		1套	随机
11	工具箱内含维护扳手、螺丝刀等		1只	随机
12	机床检测说明书及合格证		1本	随机
13	数控系统用户说明书	GSK-25i	1套	随机
