教学用插齿机实验台

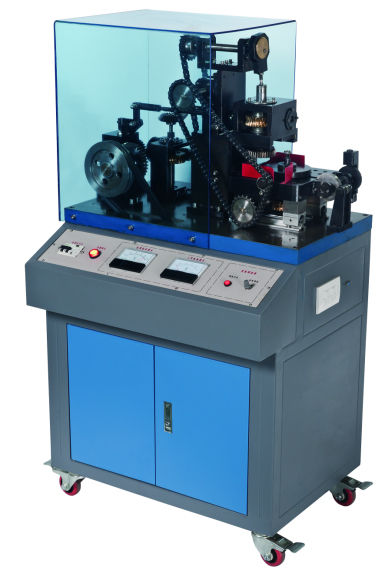

SBJGY-54A型教学插齿机

(教师机)

一、技术参数

1、输入电源:单相三线 AC220V±10% 50Hz

2、交流带减速调速电机200W

3、电机转速1500r/min

4、插刀m=2.5   z=30

5、毛坯件:Φ82×20,材料要求为工业蜡。

6、外形尺寸:1000×700×1250mm

二、实验目的

1、了解各种传动副的结构特点和用途,加深对各种类型的机械传动的感性认识和理论认识;

2、通过拼装对比分析不同的传动特点,提高学生动手能力和创新意识,培养学生工程实践

能力和创新能力。

3、加深对范成法加工齿轮的理解

三、性能特点:

1、本实验装置由:让刀组合、单级直齿圆柱齿轮减速器组合、涡轮握杆减速器组合、分流

   组合、刀具上下运动组合、刀具旋转组合、工件旋转组合、支撑柜体等八大部分组成。

2、塔底式蜗轮蜗杆减速器传动模块:要求具有多种基本的传动机构,如:螺旋齿轮机构、直

齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链

传动、滑键配合等,可以组成插齿机床的传动系统,形成互相协调配合的范成运动、切

削运动、进给运动、让刀运动,共五条传动路线。

3、工艺精致,采用可视化设计,构造通透、直观,能使学生在短时间内熟悉操作并了解

模型结构、传动动作和工作原理。

四、注意事项

1、本机严禁在齿轮啮合不到位的状态下启动运转。

2、本机应尽量避免高速运转。

3、该模型只限于教学演示,供学生观摩内外结构。

4、本机在停止使用时,请注意防尘、防潮保管。
