轮系创新设计拼装及仿真实验台

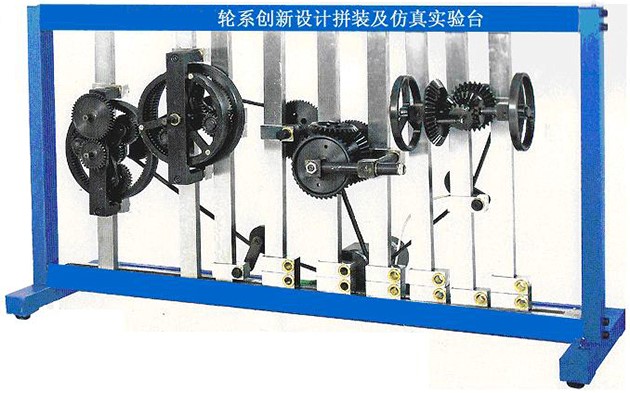

SBLX-A型轮系创新设计拼装及仿真实验台

轮系创新设计拼装及仿真实验台偏重于轮系的分类及设计、分析与运用。是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力而研制的、国内独家生产的一种新型综合实验台。

通过各类轮系的搭接,可使学生对轮系的结构、分类、应用,轮系的传动比计算,行星轮系设计中应注意的基本问题(包括类型的选择、传动效率与齿数的确定)等有一个更全面、更清晰、更透彻的理解与掌握。

实验台的实验项目集成度高、机构搭接便利、尺寸精度高、定位准确,教学实践表明:该实验台能激励学生的学习主动性、创新能力、培养学生的独立工作能力,值得在高等院校中推广使用。

一、实验台特点

1、该实验台构思慎密、设计精巧、能确保组成机构的各个运动构件在运动中不发生干涉,零部件通用性好、便于学生实验操作。

2、该实验台几乎所有零件加工精度高,外形美观、维护方便、使用寿命长。

3、该实验台每套一个机架,配有电动机、V带传动装置通过悬臂杆张紧轮张紧,实验台机构搭接方式灵活、固定运动副位置在平面坐标上可以任意调节。

二、应用范围

课程设计、毕业设计中进行轮系方案设计拚装实验。

课外学生进行机构运动创新设计方案的拚装实验。

三、可搭接机构种类

12K-H型 行星轮系  16

22K-H型 差动轮系  24

33K周转轮系  1

4、定轴轮系    1

5、复合轮系     2

6、运动分解、合成   2

四、主要技术参数

1、实验台机架外形尺寸1200mm×450mm×800mm(长×宽×高)

2、旋转电机功率N=60W 220V、转速:输出转速n=10/分。

五、该实验台配备了轮系及空间机构虚拟三维实体装配搭接软件;

1、该软件建有三维零件库,配有零件功能和应用文字说明。

2、软件能完成实验台运动副和杆组拼接方法的轴向爆炸式动画演示。并配有相应的运动副简图及文字说明。

3、软件完成16种空间机构的组装及运动演示。能进行轴向爆炸式分离和组合动画演示,并配有相应的机构简图及文字说明。

4、软件具有机构搭接的组装干涉错误的判断功能,并给出判断后的机构组件正确的安装顺序清单,提供给学生实践操作作用。

六、附件

1、搭接图一套共六张

2、搭接明细表一份

3、零部件明细表一份(代装箱单)



021-61482202 021-61482206
