数字电子技术实验系统,设计型(FPGA型)

SB-MD102CN数字电子技术实验系统,设计型(FPGA)

一、产品简介

数字电子技术实验箱,设计型(FPGA型)数字电子技术实验系统是结合数字电路两门课程的实验教学特点,参照现有的教学实验产品,由华北电力大学老师提出设计方案并改进而来的。此款产品借鉴了国内主流产品的设计特点,总结学校在实验课程中发现的问题,有针对性的加以解决。产品本着实验设计型提高学生的动手能力培养、产品牢固型提高产品的皮实验程度不易损坏、操作灵活型产品使用灵活保管方便。

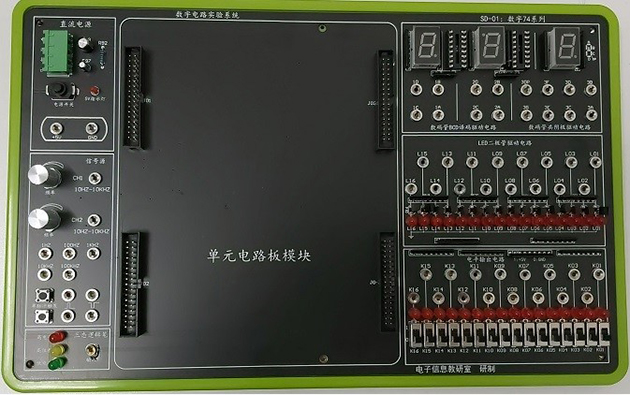

1、 模块化设计(信号底板模块)

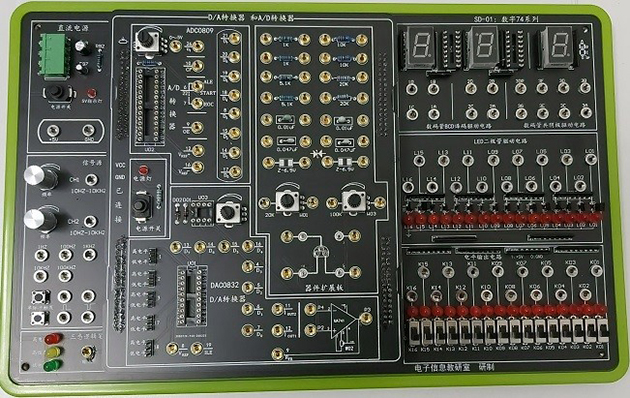

2、 模块化设计(单元电路板模块)注:此模块共有6

3、 模块化设计(信号底板与单元电路板结合模块)

4、 FPGA开发板

5、配套教材

实验系统采用模块化设计,重要知识点电路开放,电路形式、元件选取、数值大小均需要学生自行设计,是真实的设计型产品。配套完整的元件库,库中元件丰富,结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件,应用到系统中。电路元件采用1/2W电阻,电感、电容采用100V以上耐压直插元件,提高产品的整体牢固性,设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件,即易于操作,又不易损坏。

电路采用单元实验板形式组成,单元实验板按实验类型分类,有不同的实验模式。各模块即可独立实验,又可相互组合,完成系统实验。单元实验重要知识点开放,由学生设计后在库中选取相应参数元件,插入到选定位置。器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

模拟、数字电子技术实验系统为实验室一体化规划,对实验产品的存储、保管统一设计,配备有模块保存箱、信号线理线架等收纳器。学生实验结束后,要按要求把实验物品放置到统一的规划公位置,便于检查也使实验室整洁化一。

二、技术指标

(一)、工位箱为38*40*35CM便于实验室放置

(二)、电源12V-12V独立供电,带有电源滤波器和自动过载保护功能

(三)、实验板包含有下述电路:

MD01号板 数字电路   此板中包含的电路有:

供电电路:

1+12V1A,带自恢复保护电路。

2-12V1A,带自恢复保护电路。

35V3A,带自恢复保护电路

信号源电路:

1、方波1HZ 幅度5V;方波10HZ幅度5V;方波1KHZ幅度5V

2、方波10HZ10KHZ连续可调,幅度5V

3、正向单脉冲输出、反向单脉冲输出。

三太逻辑笔电路:

1、输入-高电平

2、输入-高阻态

3、输入-低电平

数码管BCD译码驱动电路

1CD451数码管译码电路两路

数码共阴极驱动电路

1、数码驱动

LED二极管驱动电路

116个二极管驱动电路

开关量电平输出电路

116个开关量电平输出

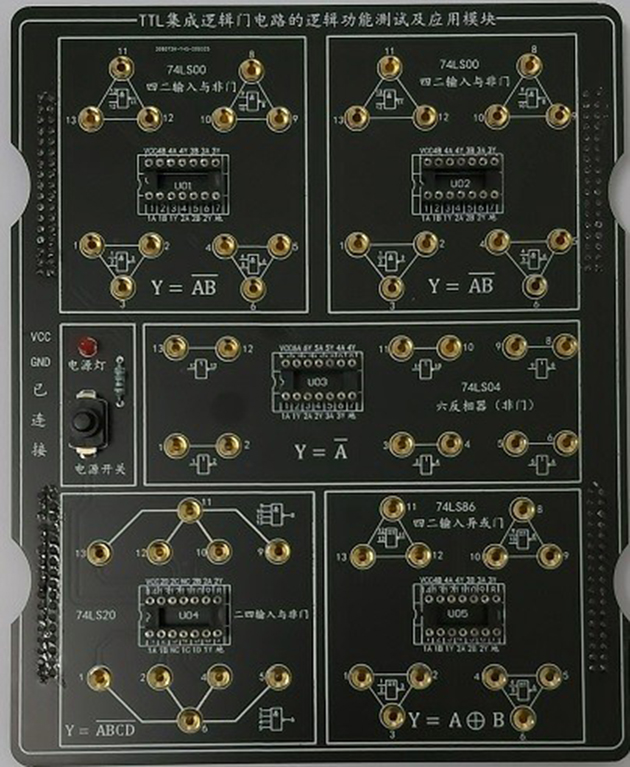

MD02 TTL集成逻辑门电路的逻辑功能测试及其应用模块

174LS00四二输入与非门

274LS04六反相器

374LS20二四输入与非门

474LS86四二输入异或门

MD03 TTL集成逻辑门电路参数特性测试模块

174LS01四二输入与非门(OC门)

274LS125四总线三态缓冲器

MD04 编码器、译码器和数据选择器模块

174LS147-十进制优先编码器

274LS138三线-八线译码器

374LS42-十进制译码器

474LS153双四选一数据选择器

MD05 集成触发器及其应用模块

174LS74D触发器

274LS112JK触发器

MD06 集成计数器及其应用模块

174LS161四位二进制同步加法计数器

MD07 移位寄存器及应用模块

174LS194四位双向移位寄存器

MD08 555定时器及其应用模块

1555定时器

2、电阻、电容、电位器等

MD09 D/AA/D转换器

1DAC0832八位双缓冲D/A转换器

2ADC0809八位逐次渐近型A/D转换器

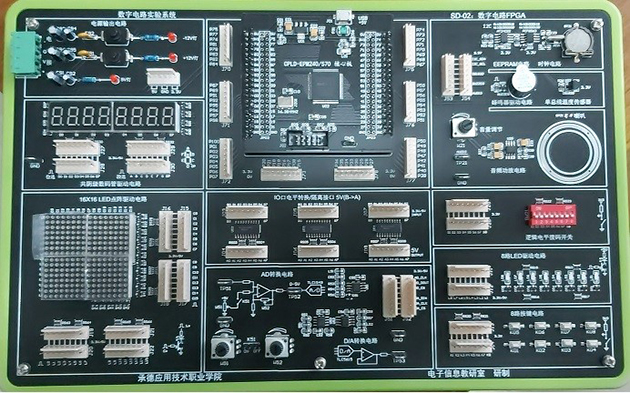

(四)、数字电路FPGA学习开发板

FPGA核心模板

驱动接口电路板

数码管BCD译码驱动电路

数码管共阴极驱动电路

LED二极管驱动电路

电平状态输出电路

矩阵键盘电路

点阵电路

A/DD/A转换电路

逻辑电平开关电路

音频功放电路

存储与时钟电路

蜂鸣器驱动电路

单总线温度传感器电路

(外置编程器、开发软件等工具)

三、实验内容

(一)基础型

实验一、TTL集成逻辑门电路逻辑功能测试

74LS00逻辑功能测试

74LS86逻辑功能测试

74LS20逻辑功能测试

74LS04逻辑功能测试

实验二、TTL门电路基本参数测试

74LS00四二输入与非门测试

74LS01四二输入与非门测试

74LS125四总线三态缓冲器测试

TTL与非门电压传输特性测试

TTL与非门输入端负载特性测试

实验三、集电极开路与非门实验

实验四、三态输出门实验

实验五、总线传输实验

实验六、编码器、译码器、数据选择器逻辑功能测试

实验七、与非门三路报警器实验

实验八、数据分配器实验

实验九、JK触发器逻辑功能测试

实验十、D触发器逻辑功能测试

实验十一、异步二进制加法计数器实验

实验十二、十进制计数器实验、

实验十三、六进制计数器实验

实验十四、二十四进制计数器实验

实验二十五、环形计数器实验

实验二十六、扭环形计数器实验

实验二十七、555定时器应用

实验二十八、施密特触发器实验

实验二十九、A/D功能测试

实验三十、D/A功能测试

(二)FPGA设计型

实验一、电子琴设计

实验二、时钟电路设计

实验三、广告屏电路设计

实验四、温度传感器设计

实验五、报警电路设计

实验六、信号发生器设计

实验七、A/D功能测试

实验八、D/A功能测试

其它电路可由学生自主开发
