液压元件拆装实训、液压元件拆装实训技术

液压元件拆装实训

一 齿轮泵

1、齿轮泵工作原理

外啮合齿轮泵的工作原理如图所示。齿轮的啮合点将左、右两腔隔开,形成了吸、压油腔,当齿轮按图示方向旋转时,右侧吸油腔内的轮齿脱离啮合,密封工作腔容积不断增大,形成部分真空,油液在大气压力作用下从油箱经吸油管进入吸油腔,并被旋转的轮齿带入左侧的压油腔。左侧压油腔内的轮齿不断进入啮合,使密封工作腔容积减小,油液受到挤压被排往系统,这就是齿轮泵的吸油和压油过程。在齿轮泵的啮合过程中,相巨啮合的轮齿、端盖及泵体(壳体)(啮合点沿啮合线),把吸油区和压油区分开。

外啮合齿轮泵的工作原理

1-泵体;2.主动齿轮;3-从动齿轮

2、齿轮泵结构

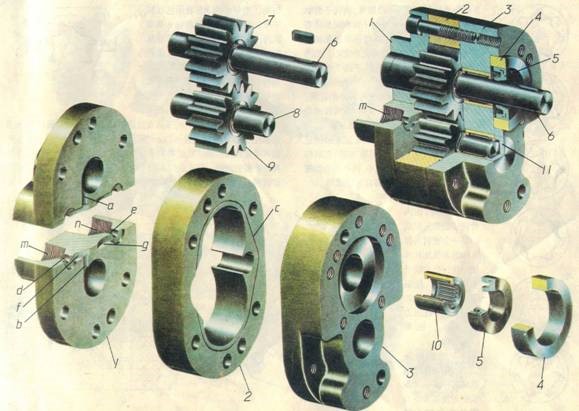

齿轮泵的结构如图所示,主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内,主动齿轮轴伸出泵体,由电动机带动旋转。

1-泵盖;2-螺钉;-齿轮;4-泵体;5-泵盖;6-密封圈;-主动轴;

8-销钉;9-从动轴;10-滚动轴承

齿轮泵结构

3、齿轮泵的拆装

齿轮泵的拆卸:

1)先卸掉前端盖上的紧固螺钉和定位销,使泵体与前后端盖分离;

2)从泵体中拆下主动轴、主动齿轮、从动轴、从动齿轮,并做好拆卸记录。

齿轮泵装配:

1)装配前清洗各零件,将轴与泵盖之间,齿轮与泵体之间的配合表面涂润滑液。

2)按拆卸的反向顺序装配。
