[产品型号]:SB-760D [产品名称]:机床电气技能实训考核装置 [价     格]: [在线客服]:

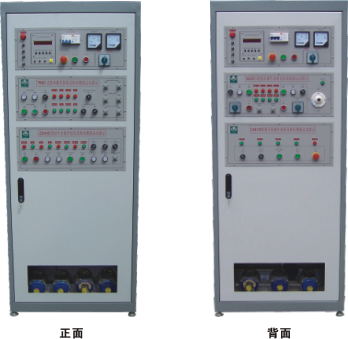

SB-760D型机床电气技能实训考核鉴定装置(柜式双面、四合一、二种机床)



电气技能考核培训实训室设备是电气自动化控制实训基地之一,主要承担着机电工程系电气自动化专业、机电一体化技术专业与数控技术专业《电机与电气控制》《电气控制与PLC》等课程教学、实训教学及社会电类相关专业的电气控制技能培训等教学任务。

一、概述

本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。


二、特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,每一面分别设有一台铣床和一台车床,其配电柜将四种机床电气线路合为一体,因而具有占地面积小、外形美观、经济效益高等特点。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz

2、工作环境:环境温度范围为-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:800mm×600mm×1500mm

5、设备重量:200kg

四、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。X62W万能铣床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关;

通过电压指示切换开关,在电压表上分别能指示电网的UUVUVWUWU线电压值;交流电流表用来监视负载的大小;

定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体

控制柜分四个部分

第一部分为X62W万能铣床的电气线路部分,在该面板上装有X62W铣床所有的元器件;

第二部分为故障设置箱,故障箱盖上印有两种机床的电气原理图,故障箱内设有32个故障开关其中X62设有29个故障点、C6140设有19个故障点,故障箱门配有钥匙,便于管理和考核;

第三部分为C6140普通车床的电气线路部分,在该面板上装有C6140车床所有的元器件;

第四部分为电机面板,共有三台电机,它们分别用来模拟实际机床各种运动部分的动作,电机和速度继电器的线头全部用柱子引到面板上,方便测试。

五、完成的实训项目

1、认识低压电气的结构

2、C6140普通车床电气控制培训

3、C6140普通车床电气线路排故考核

4、X62W万能铣床电气控制培训

5、X62W万能铣床电气线路排故考核

6、通过操作机床,掌握常用机床的操作方法








SB-760E型机床电气技能实训考核鉴定装置(柜式双面、四合一、四种机床)

一、概述

本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。


二、特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为X62W型万能铣床、T68型卧室镗床、Z3040B摇臂钻床、C6140普通车床,该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核,经济效益更加显著。

2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。

3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。

5、可以人为的设置故障点,只要通过开关切换就可设置。

6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz

2、工作环境:环境温度范围为-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸:800mm×600mm×1500mm

5、设备重量:200kg

四、装置主要由以下几个部分组成=

1、控制柜门

在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关;

通过电压指示切换开关,在电压表上分别能指示电网的UUVUVWUWU线电压值;交流电流表用来监视负载的大小;

定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。

2、控制柜主体控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。

五、完成的实训项目

1、认识低压电气的结构

2、C6140普通车床电气控制培训

3、C6140普通车床电气线路排故考核

4、X62W万能铣床电气控制培训

5、X62W万能铣床电气线路排故考核

6、T68型卧室镗床电气控制培训

7、T68型卧室镗床电气线路排故考核

8、Z3040B摇臂钻床电气控制培训

9、Z3040B摇臂钻床电气线路排故考核

10、通过操作机床,掌握常用机床的操作方法
