[产品型号]:SBGSY-740DQ [产品名称]:电机控制综合实验装置 [价     格]: [在线客服]:

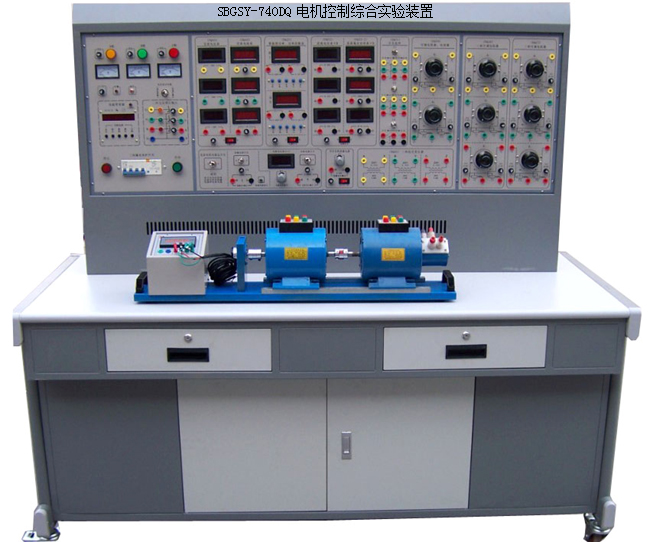

SBGSY-740DQ电机控制综合实验装置



上海硕博科教设备有限公司的电机控制实训室设备,电机控制实训装置主要承担电气自动化技术专业《电机应用与维修》《低压电气设备使用与维护》和机械制造专业、机电一体化技术专业《电工电子技术》课程实验实训教学任务。培养学生掌握电气元件的布局、安装、布线等动手能力和操作技能,掌握电工技能、电气设备安装与维修的专业知识和技能,掌握工作过程的知识以及形成电气职业岗位的职业能力。也是初级、中级及高级维修电工技能培训和考核的场所。
电机控制实训室设备有电气控制板、电机控制实训台、及配套工具仪器仪表等,并配备多媒体投影等先进教学设备,完全满足实训课程 “任务驱动、教学做一体化”的教学要求,规范学生操作等职业习惯,促进了学生综合素质的提高。

电机控制综合实验装置,电机控制技术专业实验室设备,电气自动化技术、生产过程自动化、机电一体化技术、实训项目:直流电机的调速控制、交流电机的调速控制、培养能力:使学生掌握直流电机各绕组冷态电阻.绝缘电阻的测定,直流电机起动机转速测定。掌握他励直流发电机空载特性及外特征,他励电动机固有实验。


本装置能满足《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄,适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。

一、产品特点

1、综合性强:即能完成电机拖动实验,还可扩展电气控制技术实验。

2、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨采用不锈钢制造,底板采用20mm厚轧钢板,电机运行噪音小,永不变形,保证了设备长期运行。

4、用校正直流测功机测原动机输出功率,完全克服了以往涡流测功机死区大、误差大的缺点。配套的小型电机经过特殊设计,其特性和参数可模拟中小型电机,学生通过实验可加深对电机理论的理解。

5、设有电压型和电流型漏电保护,相间、线间过载或短路由单片机全程监控自动保护功能。

6、设有定时器兼报警记录仪,适应实验室的开放式教学,便于老师对实验的管理与考核。

二、技术性能

1、输入电源:三相四线380V±10% 50Hz
2
、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重    量:300Kg

5、外形尺寸:1600×750×1300mm

三、实验项目:

(一)直流电机实验

1、认识实验

2、直流并励电动机

3、直流电动机启动:串电阻启动、降压启动

4、直流电动机改变转向的方法

5、直流电动机调速特性实验:改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

6、直流发电机实验

(二)异步电动机实验

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验:测取空载时电压U0,电流I0、三相功率P0,绘制空载特性曲线

3、三相异步电动机短路实验:测取短路时电压UK,电流IK、功率PK,绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

6、单相异步电机试验

(六)电气控制实验项目

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15.QX3-13Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18.C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22.C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

四、装置的基本配备

(一)实训屏(铁质双导亚光密纹喷塑,铝质面板)

1、交流电源:提供三相0450V可调交流电源,同时可得到单相0250V可调的交流电源(配有一台三相同轴联动自耦调压器,功率1.5KVA)。可调交流电源输出处设有过流保护装置,当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表,通过切换开关,可指示三相电网电压和三相调压输出电压,并有指示灯指示外部电源输入和工作电源输出。

2、励磁电源:直流220V/0.5A,具有短路保护

3、电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护

4、连续可调交流电源:0-240V连续可调,具有短路保护

5、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护

6、定时器兼报警记录仪:具有设定时间、定时报警、切断电源及记录各种告警次数功能。

7、测量仪表

1)直流数显电流表四只:量程2000mA0.5

2)直流数显电压表二只:量程300V0.5

3)交流数显电流表三只:量程3A0.5

4)交流数显电压表三只:量程500V0.5

5)智能型功率、功率因数表二只:由24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储15组测量数据,供随时查阅。

8、三相转换开关二组,单相转换开关一组

9、三相可调电阻器(三组90Ω×2/1.3A

10、三相可调电阻器(三组900Ω×2/0.41A

(二) 电气控制实验模块:

GSY-01 继电控制实验箱一;

GSY-02 继电控制实验箱二;

GSY-03 继电控制实验箱三;

GSY-04 继电控制实验箱四;

GSY-05 继电控制实验箱五;

GSY-06 继电控制实验箱六;

GSY-07 继电控制实验箱七;

GSY-08 继电控制实验箱八;

安全导线:采用高可靠护套结构手枪插连接法,具有柔软、耐压高、强度大、防硬化、韧性好等优点。

电机

1、DQ07直流复励发电机((Un=DC200V IN=0.5A   PN=100W n=1600RPM ,绝缘等级E

2、DQ09直流并励电动机((Un=DC220V IN=1.1A   PN=185W n=1500RPM ,绝缘等级E

3、DQ10三相鼠笼式异步电动机(Un= AC3800V/220V,接法 Y/Δ,转速 1420 RPM,功率100W ,电流0.5A,绝缘等级E

4、DQ11三相线绕式异步电动机(AC220V,接法 Y,转速 1380RPM,功率120W ,电流0.6A,绝缘等级E

5、DQ19校正直流测功机((Un=220VIN=2.2APN=355Wn=1500r/min,绝缘等级E

即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的23倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。

6、DQ15单相电容启动异步电机 (220V90W

(五) 实验桌

实验桌主体为双层铁质亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,造型美观大方。
