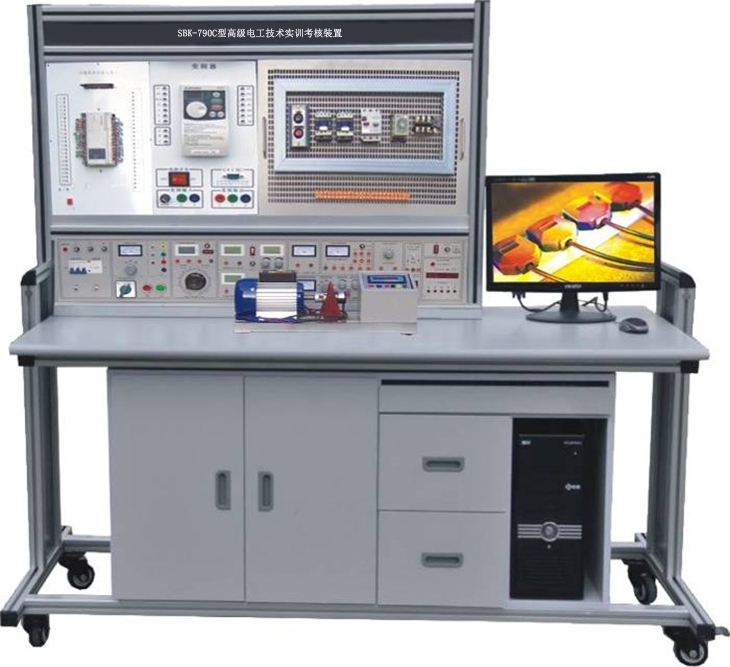

SBK-790C高级电工技术实训考核装置



高级电工技术实训考核装置是我公司根据教育部振兴 21 世纪职业教育课程改革和教材建设规划的要求,按照职业教育的教学和实训要求而研发的产品,实训内容丰富,涵盖电工基本技能训练 ”“ 电工综合技能训练 ”“ 电动机基本控制线路的训练 ”“ 常用生产机械电气控制线路训练 ”“PLC 可编程控制技术与应用 ”“ 变频调速技术 课程实训科目等,结构合理,实训元器件采用挂箱和网孔板相结合形式,易增加或扩展实训项目。该装置适合高职、高专、中专、职校等新建或扩建实训室,为学校迅速开设实训课提供了理想的新一代电工实训考核装置。

一、高级电工技术实训考核装置的主要优点及安全保护体系

1 、实训项目采用挂箱式与网孔板式结构,易扩展新的实训项目,接近工业现场,动手能力强,充分发挥学生的主观能动性。

2 、屏上装有电压型漏电保护装置和电流型漏电保护装置,控制屏内一有漏电现象,即发出告警并切断总电源,确保实训安全进行。

3 、实训屏上 380V 交流输出处设有单片机全程控制的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备的安全。

4 、测量仪表精度高,采用数字化、智能化模式、符合现代测量仪表发展方向。

5 、综合性强:涵盖电工基本技能训练 ”“ 电工综合技能训练 ”“ 电机控制技术 ”“PLC 可编程控制技术与应用 ”“ 变频调速技术等实训项目,节省实验用房,经济效益显著。

6 、具有定时与故障次数记录功能,使实训与考核有一个统一的标准。

二、技术性能

1 、输入电源:三相四线(或三相五线)~ 380V±5% 50Hz

2 、温度: -10℃ + 40℃ ,相对湿度< 85% 25℃

3 、装置容量:< 1.5KVA

4 、重量: 120Kg

5 、外形尺寸: 1400mm × 700mm × 1500mm

三、 高级电工技术实训考核装置基本配置及功能

高级电工技术考核实训台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等,具体功能如下:

1 、控制及系统电源部分

1 )提供三相固定 380V 交流电源,由组合开关独立控制其输出,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

2 )提供单相 0 250V/ 2A 连续可调交流电源一路(配备一台 0.5KVA 单相调压器)。同时经整流环节可得一组 0-240V 连续可调直流电源,有表指示输出电压值。

3 )提供 2V 4V 6V 8V 10V 12V 14V 16V 18V 20V 24V 低压交流电源,电流 1.5A

4 )提供~ 220V 插座 2 只,为外部仪器提供工作电源。

5 )配备实训用 250V/30W 日光灯管及支架一套。

2 、直流电源部分

1 )双路恒流稳压电源,二路输出电压均为 0-30V ,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出追大电流为 1.5A ,具有预设式限流保护功能,输出有 0.5 级数字电流表、电压表指示,电压稳定度 10 -2 ,负载稳定度 10 -2 ,纹波电压 5mv

2 )低压 直流稳压电源: +5V ,电流 0.5A ,有表指示。

3 、函数信号发生器:输出正弦波、矩形波、三角波

1 )频率范围: 5Hz-550KHz ,含五个频段。

2 )频率指示:由 Hz 表直接读出。

3 )电压输出范围:正弦波 5Hz-250KHz 4.5V 250KHz-550KHz 3.5Hz

三级衰减: 0db 20db 40db ,具有连续细调

矩形波: 5Hz-250KHz 4.5V 250KHz-550KHz 3.5Hz ,幅度连续可调

三角波: 5Hz-250KHz 1V

4 、连续计数脉冲:输出频率 0.5-300KHz

5 、单次脉冲:每次可输出一对正负脉冲。

6 、仪表部分

1 )真有效值交流数字电压表一只,测量范围: 0-500V 0.5 级,三位半数显。

2 )真有效值交流数字电流表一只,测量范围: 0-2000mA 0.5 级,三位半数显。

3 )直流数显电压表一只,测量范围: 0-200V 0.5 级,三位半数显。

4 )直流数显电流表一只,测量范围: 0-2000mA 0.5 级,三位半数显。

5 )单相智能型功率、功率因数表

由一套微电脑,高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,将被测电压、电流瞬时值时的取样信号经 A/D 变换,采用专用 DSP 计算有功功率。功率的测量精度 0.5 级,电压、电流量程分别为 450V 5A ,可测量负载的有功功率、功率因数及负载的性质;还可以贮存、记录 15 组功率和功率因数的测试结果数据,并可逐组查询。

6 )指针式直流微安表一只,量程 100uA ,精度 1.5 级。

7 、实验管理器

平时作为时钟使用,具有设定实训时间、定时报警、切断电源功能,此外自动记录由于接线或操作错误造成的漏电告警总次数,为学生实训技能考核提供一个统一的标准。

(二)实训挂箱及配件

1 DGJ-10 电路基础实训(一)完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训;提供电阻、电感、电容,完成 R L C 串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得追大功率的条件、电阻的串、并联等实训。

2 DGJ-11 电路基础实训(二)

提供灯泡、稳压管、电位器、电阻箱等,完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3 DGJ-12 交流电路实训(一)

提供电阻、电感、高压电容( 0.47uF/500V 1uF/500V 2.2uF/500V 4.7uF/500V ),完成日光灯功率因数提高实训、 RLC 串联交流电路实训、 RLC 并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4 DGJ-13 交流电路实训(二)完成三相电路实训(提供六只灯泡)。

5 DGJ-14 电路基础实训(三)仪表量程扩展实训(电流表、电压表量程的扩展)。

6 DGJ-15 电工综合技能实训(一)电流表、电压表和欧姆表的设计。

7 DGJ -16 电工综合技能实训(二)运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

8 PLC 主机挂箱

配置三菱 FX1N-40mR 主机,集成数字量 I/O 24 路数字量输入, 16 路数字量输出)、 RS-422 通信口、 SC-09 通信编程电缆及转接输入输出口、开关等。随机配置仿真软件及工控组态软件。

9 、变频器实训挂箱

配置三菱 FR-S520 变频器,带有 RS485 通信接口及 BOP 操作面板。

10 PLC 实训挂箱

(1) 八段码显示、天塔之光

(2) 交通信号灯自控和手控

(3) 水塔水位自动控制

(4) 自控成型机

(5) 自控轧钢机

(6) 多种液体自动混合

(7) 自动送料装车系统

(8) 邮件分拣机

(9) 四层电梯控制系统

(10) 机械手控制系统

(11) 加工中心控制系统

(12) 三相步进电机控制系统

11 、网孔板及电气控制元器件

网孔板 1 块,三相闸刀 1 把,熔断器 5 只,交流接触器 4 只,时间继电器 1 只,热继电器 1 只,倒顺开关 1 只,行程开关 4 只,双投闸刀 1 只,铁壳按钮 2 只,单相电度表 1 只,铁心变压器 1 只,接线端子排 20 孔。

12 、电机导轨及光码盘测速系统

含光码盘测速系统(配有进口光电编码器) 1 套,不锈钢导轨 1 幅,道轨平整度好,无应力变形,同心度好。

13 、三相鼠笼交流电机 2

14 、连接线一套

15 、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

四、实训项目

(一)电工基本技能实训

1 .本电工仪表的使用与测量误差的计算

2 .减小仪表测量误差的方法

3 .欧姆定律

4 .电阻的串、并、混联电路

5 .电阻分压器电路

6 .电容的串、并、混联电路

7 .电容的充放电电路

8 .伏安法测电阻

9 .节点电压法

10 .回路电压法

11 .支路电流法

12 .电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值

13 .电压表量程的扩展

14 .电流表量程的扩展

15 .已知和未知电路元件的伏安特性

16 .直流电阻电路故障的检查

17 .电路中电位的测量

18 .基尔霍夫电压定律

19 .基尔霍夫电流定律

20 .电压源外特性的测定

21 .叠加原理

22 .电压源与电流源的等效变换

23 .负载获得追大功率的条件

24 .戴维南定理

25 .诺顿定理

26 .互易定理

27 .二端口网络

28 .双联开关两地控制

29 RLC 串联交流电路

30 RLC 并联交流电路

31 RLC 串联谐振电路

32 .电感、电容元件在直流电路和交流电路中的特性

33 .正弦稳态下 RL RC 串联电路

34 .日光灯电路的连接

35 .提高功率因数的方法

36 .电磁感应现象

37 .互感耦合电路

38 .互感线圈同名端的判断

39 .一阶电路过渡过程的研究

40 .二阶电路过渡过程的研究

41 .单相变压器

42 .变压器参数测定及绕组极性判别

43 .交流电路参数的测量

电工综合技能实训

1 .运算放大器的设计及其应用

2 .受控源的设计

3 .电流表、电压表和欧姆表的设计

4 .整流滤波电路的设计及应用

5 .报警保护电路的设计及其应用

6 .过渡保护的设计及其应用

(二)电机拖动及控制实训

1 .闸刀开关正转控制线路

2 .接触器点动正转控制线路

3 .具有自锁的正转控制线路

4 .具有过载保护的正转控制线路

5 .有顺开关控制正反转控制线路

6 .接触器联锁的正反转控制线路

7 .按钮联锁的正反转控制线路

8 .按钮接触器复合联锁控制线路

9 .工作台自动往返行程控制线路

10 .接触器控制串联电阻降压起动线路

11 .时间继电器控制串联电阻降压控制线路

12 .手动 Y/△ 降压起动

13 .接触器控制 Y/△ 降压起动

14 .时间继电器控制 Y/△ 降压起动

15 QX3-13 Y/△ 自动起动控制线路

16 .半波整流能耗制动控制线路

17 .全波整流能耗制动控制线路

18 C620 车床电气控制线路

19 .单相运行反接制动控制线路

20 .手动降压起动

21 .电动葫芦电气控制线路

22 C6163 车床电气控制线路

23 .控制电路联锁控制线路

24 .主电路联锁控制线路

(三) PLC 控制技术实训

1 .电机控制

实验 1 :电动机直接启动

实验 2 :电动机正反转控制

实验 3 :电动机的 Y-△ 启动

2 .八段码显示、天塔之光

实验 4 :抢答器实验

实验 5 :优先级别判断

实验 6 :数值运算实验

实验 7 :闪烁灯光控制

实验 8 :发射型灯光控制

实验 9 :流水型灯光控制

3 .交通信号灯自控和手控

实验 10 :经绿灯自动控制

实验 11 :红绿灯手动控制

实验 12 :红绿灯开闭时间可控实验

4 .水塔水位自动控制

实验 13 :水池水位自动控制

实验 14 :水塔水位自动控制

实验 15 :带自诊断的水塔水位自动控制

5 .自控成型机

实验 16 :成型机的半自动控制

实验 17 :成型机的全自动控制

实验 18 :成型机带计数的全自动控制

6 .自控轧钢机

实验 19 :轧钢机的半自动控制

实验 20 :轧钢机的全自动控制

实验 21 :轧钢机带计数的连轧控制

7 .多种液体自动混合

实验 22 :二种液体自动混合控制

实验 23 :三种液体自动混合控制

实验 24 :三种液体自动混合加热控制

8 .自动送料装车系统

实验 25 :自动装车系统

实验 26 :自动送料装车系统

实验 27 :送料装车系统控制

9 .邮件分拣机

实验 28 :单一邮件分拣控制

实验 29 :多邮件分拣

实验 30 :邮件分拣的全自动控制

10 .四层电梯控制系统

11 .机械手控制系统

12 .五相步进电机控制系统

(四) PLC 高级技能实训(包括设计、安装、调试及检修)

1 PLC 控制的三相异步电动机正反转控制

2 PLC 控制的三相异步电动机 Y/△ 启动控制

3 PLC 控制的三相异步电动机降压启动控制

4 PLC 控制的三相异步电动机能耗制动控制

5 C620 车床电气控制线路

6 C6130 车床电气控制线路

7 .电动葫芦电气控制线路

(五)基于变频器的电机拖动与控制实训

1 .变频器功能参数设置与操作

2 .变频器报警与保护功能

3 .多段速度选择变频调速

4 .外部端子点动控制

5 .控制电机正反转运动控制

6 .控制电机运行时间操作

7 .瞬间停电变频器参数设定

8 .外部电压变频调速

9 .三相异步电动机的变频开环调速

(六) PLC 、变频器的电机拖动与控制实训

1 .基于 PLC 通信方式的多段速选择变频调速

2 .基于 PLC 通信方式的变频器开环调速

高级电工技术实训考核装置器材配备配置清单(每台)

序号

名称

单位

数量

备注



1

PLC实训挂箱及PLC主机与变频器挂箱

1

SB001

交通信号灯的PLC控制

SB002

水塔PLC自动控制

SB003

自动送料装车系统

SB004

搅拌器的PLC控制

SB005

加工中心刀具库选择控制

SB006

四层电梯的PLC控制

SB007

LED数码管的PLC控制

SB08

步进电机的PLC控制

SB09

机械手控制系统

SB010

洗衣机自动控制

SB011

邮件分检系统

SB012

自动成型系统



PLC主机挂箱( 配三菱FX1N-40mR主机)



SC-09通讯编程电缆及转接输入输出口、开关等。



三菱FR-D720变频器,带有RS485通信接口及BOP操作面板

2

导轨

1

电机导轨及光码盘测速系统

3

PLC连接线

40

红色

1

黑色

1

50P排线

10

黄色(短线)

10

蓝色(短线)

5

电工连线

1

1000mm  2条、绿2条、红2条、蓝2条、黑2条;

600mm   2条、绿2条、红2条、蓝2条、黑2条。

6

电工实训挂箱

1

DGJ-01 直流电路基本原理挂箱(一)

DGJ-02 直流电路基本原理挂箱(二)

DGJ-03 交流与磁电路电路基本原理挂箱(三)

DGJ-04 交流三相负载挂箱(四)

DGJ-05 基本定律定理挂箱(五)

DGJ-06 电表一

DGJ-07电表二

DGJ-15  电工综合技能实训(一)

DGJ-16  电工综合技能实训(二)

7

电气控制实训器件

1

见表二

8

软件

1

演示板原程序及三菱编程软件(FXGP_WIN-E

9

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;尖嘴钳1把。

10

实验说明书

1

指导学生实训

表二、电气控制实训器件

序号



型号与规格

数量

1

网孔板

405mm×600mm

1

2

低压断路器

DZ108-20

1

3

双投闸刀开关

380V/15A

1

4

螺旋式保险盒

RL1-15/3A

3

5

直插式保险盒

RT14-20/2A

2

6

交流接触器

CJX2-0910

4

7

辅助触头

F4-22

4

8

热继电器

R16B-20/3

1

9

通电延时时间继电器

ST3PA-B/380V0-60S

1

10

时间继电器座

PF-083A

1

11

3H铁壳按钮



2

12

行程开关

LX9-222

2

13

行程开关

LX9-001

2

14

倒顺开关

K03-15

1

15

变压器

BK-25  380V/36+63



16

大功率电阻

75Ω/25W

3

17

二极管

5408

1

18

接线端子排

H2519

20

19

G形导轨



1

20

走线槽



2

21

塑料卡子



200

22

螺丝



90

23

三相鼠笼异步电动机

380V/Y/△180W

2
